絕緣材料加工件系列
- 產品描述

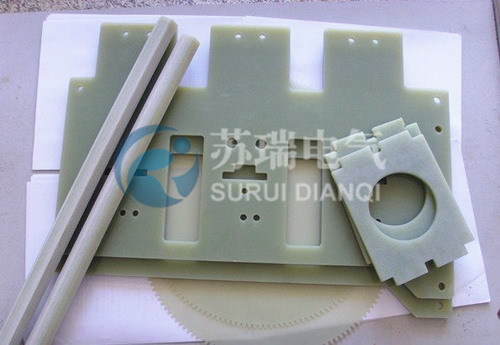

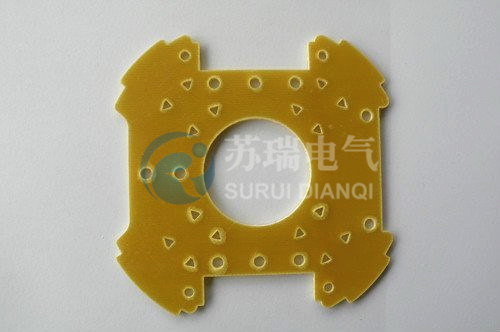

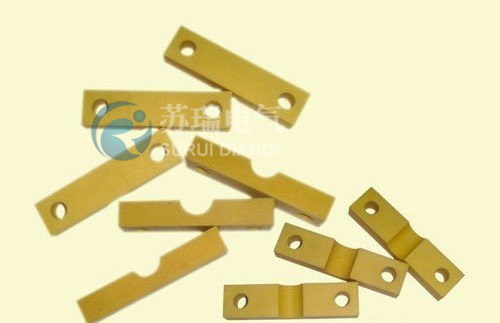

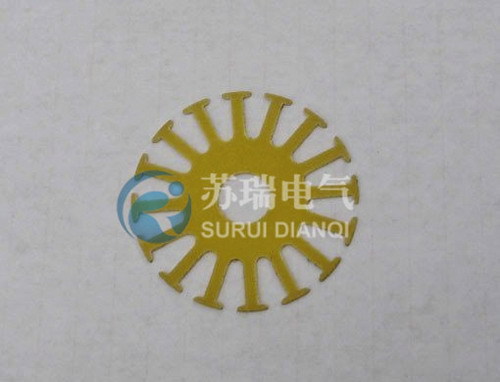

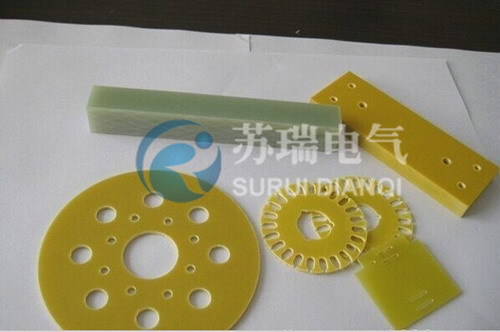

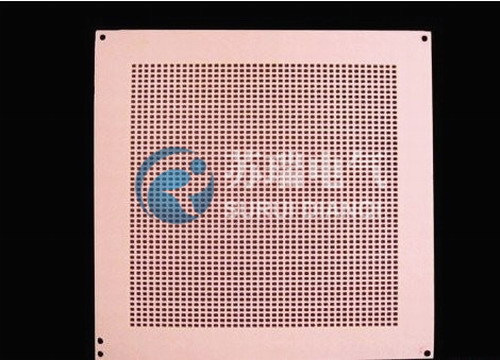

一、fr4絕緣板加工件產品介紹
fr4絕緣板加工件根據使用的用途不同，行業一般稱為：fr4 Epoxy Glass Cloth,絕緣板，環氧板，環氧樹脂板，溴化環氧樹脂板，fr4，玻璃纖維板，玻纖板，fr4補強板，F(xiàn)PC補強板，柔性線路板補強板，fr4環氧樹脂板，阻燃絕緣板，fr4積層板，環氧板，fr4光板，fr4玻纖板，環氧玻璃布板，環氧玻璃布層壓板，線路板鉆孔墊板。主要技術特點及應用：電絕緣性能穩定，平整度好，表面光滑，無凹坑，厚度公差標準，適合應用于高性能電子絕緣要求的產品，如FPC補強板，PCB鉆孔墊板，玻纖介子，電位器碳膜印刷玻璃纖維板，精密游星齒輪(晶片研磨)，精密測試板材，電氣（電器）設備絕緣撐條隔板，絕緣墊板，變壓器絕緣板，電機絕緣件，研磨齒輪，電子開關絕緣板等。
NEMA 美國電氣制造商協會規定的一種材料標準，與之相對應的IEC國際電工委的標準為EPGC202，國內無與之完全對應的標準。
最接近的國內標準為3240環氧層壓玻璃布板，3240對應的IEC國際電工委的標準為EPGC201，而EPGC201和EPGC202之間只有阻燃性能的差別。所以可以簡單的認為fr4是3240的增強阻燃性能的改進型產品。
fr4絕緣板加工件表面顏色有：
黃色fr4、白色fr4、黑色fr4、籃色fr4等。
fr4是PCB使用的基板，是板料的一種類別。板料按增強材料不同，主要分類為以下四種：fr4：玻璃布基板、fr1、fr2等：紙基板、CEM系列：復合基板、特殊材料基板（陶瓷、金屬基等）fr4由專用電子布浸以環氧酚醛樹脂等材料經高溫高壓熱壓而成的板狀層壓制品。
fr4絕緣板特點：具有較高的機 械性能和介電性能，較好的耐熱性和耐潮性 并有良好的機械加工性。
fr4絕緣板用途: 電機、電器設備中作絕緣結構零部件，包括各式樣之開關FPC補強 電器絕緣`碳膜印刷電路板`電腦鉆孔用墊`模具治具等（PCB測試架） 并可在潮濕環境條件和變壓器油中使用。
二、fr4絕緣板加工件加工方式
1、鉆孔
這是PCB線路板廠常見的加工方式，無論是PCB的測試治具，抑或PCB的后期處理都會歷經“鉆孔”，大點的PCB廠通常都自設鉆房，鉆房通常跟治具聯系比較密切，而鉆房的工作也不是輕松的活兒，不過相對比較自由，通常鉆房用到的耗材和設備是專用鉆機，鉆嘴，膠粒，木墊板，鋁墊板等，鉆嘴損耗和墊板的損耗巨大，很多小公司通常供應一家廠得鉆嘴和銑刀就發大財了；
另外鉆孔的方式常見的還有新起來的LED燈罩固位絕緣件，LED作為節能產業近年來收到熱捧，而LED由眾多的小燈組成，這種特征使得絕緣板的應用領域再次拓寬，通常LED固位絕緣件的加工方式都是鉆孔然后鑼一個圓圈即可，加工方式比較簡單，市場巨大，但是特征是檔次不高，且利潤低；
2、電腦鑼
電腦鑼是廣東和香港的叫法，通俗點說是CNC或數控，也有稱之為加工中心的，其實都是一個意思，電腦鑼的功能就非常強大了，這里面又分為平面和斜面（或稱之為曲面），斜面范疇相對小很多，而平面的電腦鑼就非常廣泛了，諸如絕緣墊片，絕緣桿，游星輪等小加工件均使用電腦鑼的方式加工環氧板，電腦鑼最大的特點就是靈活，快速，功能強大，是目前最好也最常用的加工方式；
3、分切
這個是市場上最常見也是最普通的加工方式，一般的門店都有個切板機分切板材之用，而這種通常都比較粗糙，公差之大可控制在5mm以?xún)?nèi)，說起來嚇人，我見過很多東莞做環氧板的門店或公司，做了大概有5年以上的公司居然還在用角鐵焊制的切板機分切，東莞號稱是制造之都，看來的確是神通廣大，這種方式?jīng)]有什么技術含量，不過有時候挺賺錢的，比如有時候正常計算的話一張半是分切為8小張，有小小浪費，但是那些賣板的門店有辦法一張板分切為10小張，如果量大的話，利潤就非?？捎^了；
4、銑床/車床
這種加工方式加工出來的產品, 通常都是零部件之類的產品，因?yàn)殂姶埠蛙?chē)床本來大多就是用于五金零件加工用的，不過普通的銑床和車床加工速度慢是一大特點，所以如果專靠這種環氧板加工方式的話，公司的壽命就會大打折扣，不過做治具的話，這兩種設備是必備的，也就是說如果加工厚度較厚的環氧板的話，銑床和車床是不二選擇；
5、雕刻機
電腦雕刻機由計算機,雕刻機控制器和雕刻機主機三部分組成。其工作原理是：通過計算機內配置的專用雕刻軟件進行設計和排版,并由計算機把設計與排版的信息自動傳送至雕刻機控制器中,再由控制器把這些信息轉化成能驅動步進電機或伺服電機的帶有功率的信號（脈沖串）,控制雕刻機主機生成X,Y,Z三軸的雕刻走刀路基徑。同時,雕刻機上的高速旋轉雕刻頭,通過按加工材質配置的刀具,對固定于主機工作臺上的加工材料進行切削,即可雕刻出在計算機中設計的各種平面或立體的浮雕圖形及文字,實現雕刻自動化作業。
